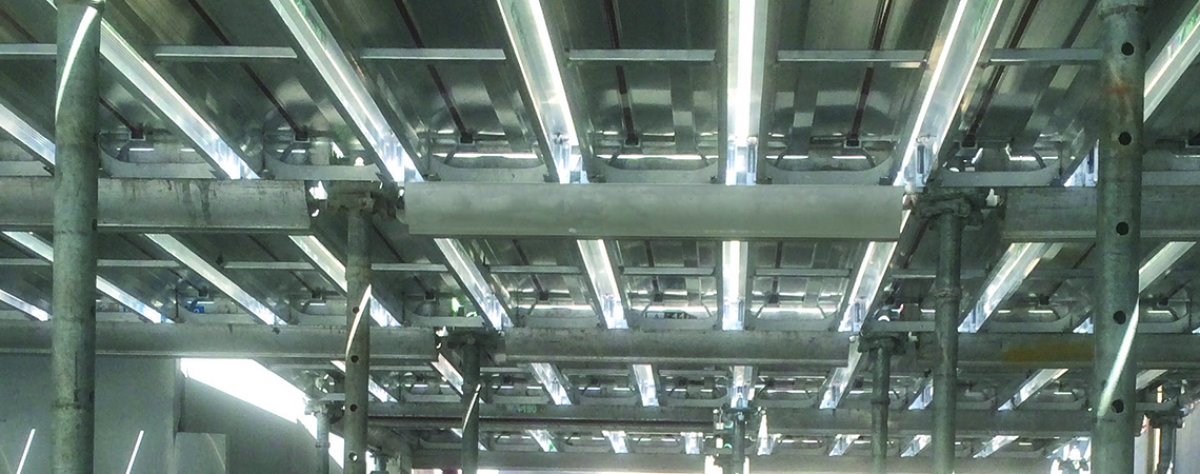

TopDalle Éco

Polyvalent, le système TopDalle Eco permet de répondre à tous types de constructions : bureaux, logements, Ephad, centres hospitaliers et pénitentiaires...

Élaboré par le service R&D de la société Alphi, le coffrage TopDalle Éco est conforme aux normes de sécurité en vigueur.

La zone de travail est sécurisée par les panneaux Éco+ à surface pleine, luttant ainsi contre les chutes de hauteur (décret de septembre 2004) et les risques de trébuchement, de glissement, de chutes d’objets et la manutention manuelle des charges (NF X 35-109).

Pose et dépose des panneaux Éco+ réalisées depuis le sol
Avec la Top Perche, la pose et la dépose du coffrage sont effectuées de plain-pied (diminution de l'utilisation de la PIRL).

Stabilité renforcée

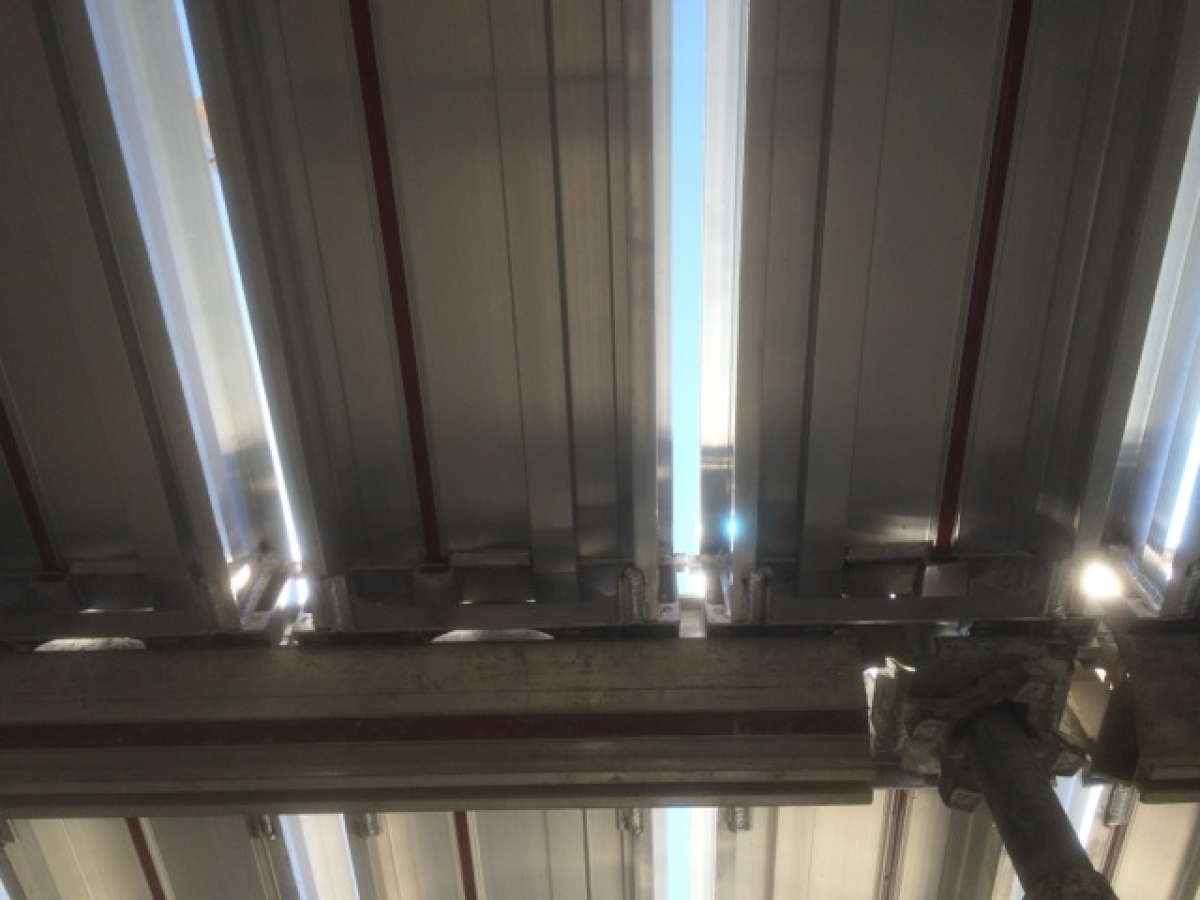

Les zones multi-appuis du panneau Éco+, la poutrelle extensible à appui continu associée à la poutrelle angulaire, apportent une stabilité optimale.

Protection contre le vol
Le procédé chimique breveté par Alphi protège du recyclage frauduleux des poutrelles aluminium.

Conçu pour limiter les rejets de CO2, le panneau Éco+ est constitué d'un aluminium 100% recyclé et 100% recyclable.

Filières courtes
Le mode de production mis en place par Alphi privilégie les acteurs de l'industrie française.
Les transports sont limités au territoire national (distance entre les fournisseurs inférieure à 460 km).

Moins de camions
Une optimisation du colisage a été obtenue en limitant l’épaisseur du panneau Éco+ et en étudiant sa forme pour un empilement réduit.
La quantité de matériel transporté par camion est augmentée de 15%.

30 m² / homme / jour à une hauteur de 2,50 m
(coffrage, réglage, plaquage et décoffrage).

Simplicité du décoffrage
La tête coffrante à décoffrage rapide intégrée au support technique (système breveté Alphi) permet à la dalle de rester étayée lors du décoffrage : la rotation de la structure aluminium est accélérée.

Continuité de surface
    •    Le travail sur une surface pleine facilite la mobilité au-dessus du coffrage.
    •    L’ajustement continu de la poutrelle primaire extensible et de la poutrelle secondaire angulaire permet de se rapprocher des bords de la cellule.

Usage pratique

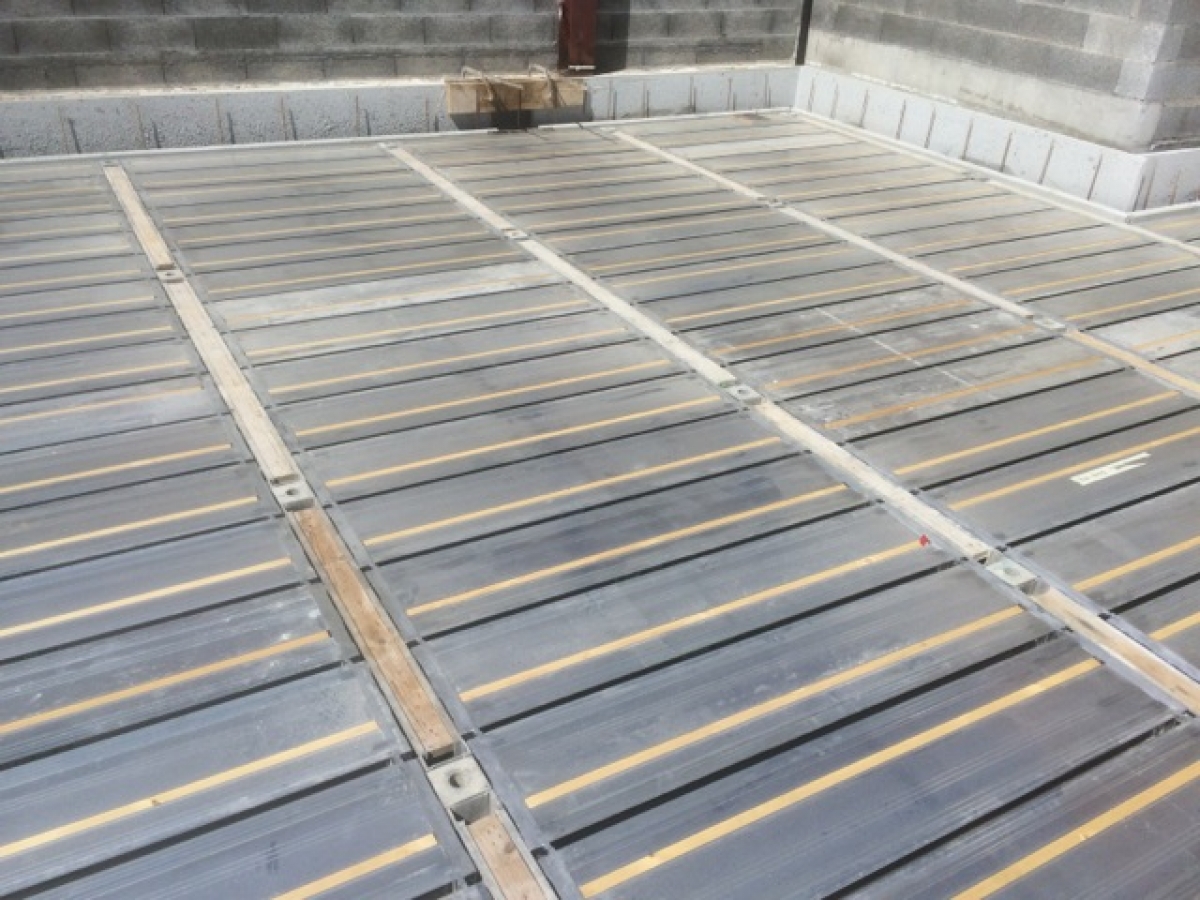

    •    La mise en œuvre est simplifiée grâce aux panneaux Éco+ accolés.
    •    En bout de travée, l'espacement du panneau Éco+ peut être ajusté à la cellule en laissant un vide de 10 cm.

Repérage facilité
Des embouts de couleur favorisent une reconnaissance rapide des longueurs de panneaux Éco+.

Diminution de la pénibilité
Les éléments manuportables du TopDalle Éco sont de 20% plus légers que les solutions traditionnelles.
Le système limite la manutention manuelle de charges.

Réduction des nuisances sonores
Les panneaux Éco+ sont munis d’embouts plastiques qui absorbent les chocs, réduisant ainsi le bruit.

Épaisseur de béton coffré
Au-delà de 80 cm, en fonction des configurations.

Qualité des sous-faces béton
Conforme à la réglementation D.T.U 21 (équivalent L/400) des planchers béton.

Clouage sur fourrure bois
    •    Fixation du contre-plaqué (15 mm autorisé) par clouage.
    •    La fourrure asymétrique permet de s'adapter à différentes configurations.

Réglementation
Les poutrelles sont conçues en conformité avec la norme NF 93.322 relative au coffrage.

Propreté
La forme du panneau Éco+ limite la laitance sur la paroi verticale.

Tests
Tous les éléments du TopDalle Éco ont été testés par le laboratoire LOCIE de l’Université de Savoie Mont-Blanc.
